瑞氣分別對深冷分離、PSA變壓吸附和膜分離3種制氮工藝的工作原理和工藝流程進行了介紹，并比較了3種制氮工藝的工藝性能、主要設備和相對投資;提出了如何根據不同的氮?dú)庑枨筮x擇合適的制氮工藝的方法。
空氣經壓縮機加壓至約0.8MPa，并先后經壓縮機后冷卻器和預冷機組冷卻至20℃以下后，進入切換使用的分子篩吸附器，空氣中的二氧化碳、碳?xì)浠衔锖退直晃讲⒌靡詢艋?。凈化空氣進入主換熱器，被返流的富氧空氣冷卻至飽和溫度約-168℃后進入精餾塔底部參與精餾，在塔頂?shù)玫郊兌雀哌_(dá)99.99%的氮?dú)?。一部分氮?dú)饨?jīng)主換熱器復熱后作為產品送出，其余進入冷凝蒸發器被冷凝為液氮。大部分液氮作為回流液返回精餾塔參與精餾，少量液氮送液氮儲罐貯存。液氮產量約為氣氮產量的8%。

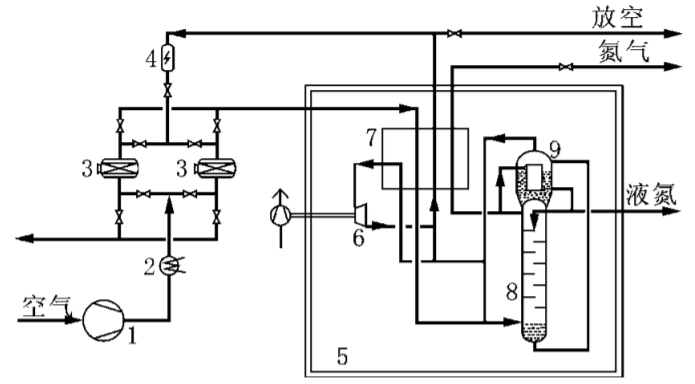

精餾塔底得到含氧約30%的富氧液空經節流后進入冷凝蒸發器的蒸發側，用以冷凝氣氮。從冷凝蒸發器頂部抽出的富氧空氣大部分直接進入主換熱器復熱，并從主換熱器中部抽出，溫 -153℃進入透平膨脹機絕熱膨脹到0.03MPa，溫度約-183℃，為深冷分離提供冷量。膨脹后的富氧空氣與另外1股節流后的富氧空氣混合后進入主換熱器，與正流空氣換熱，復熱至常溫后一部分用作分子篩的再生氣，其余放空。深冷分離制氮工藝流程圖：
1—空氣壓縮機; 2—預冷機組; 3—分子篩吸附器; 4—電加熱器; 5—冷箱; 6—透平膨脹機; 7—主換熱器; 8—精餾塔; 9—冷凝蒸發器
空氣經壓縮機壓縮至0.85MPa并被壓縮機后冷卻器冷卻至約40℃后，進入空氣凈化單元除去壓縮空氣中的塵、水及油霧，然后進入PSA變壓吸附單元。該單元設置2個吸附塔，1個塔吸附產氮，1個塔脫附再生，通過PLC控制切換閥的開關，使2個塔循環交替。吸附、均壓、解吸、吹掃4個工作過程如下。
(1)吸附。當潔凈的壓縮空氣進入A塔經分子篩向出口流動時，A塔壓力逐漸上升至約0．8MPa，空氣中的O2、CO2和H2O等被分子篩吸附，未被吸附的氮?dú)鈴奈剿隹诹鞒鲞M(jìn)入氮?dú)饩彌_罐，吸附持續時間約60s。
(2)均壓。A塔內的分子篩吸附飽和后，停止吸附，并對B塔進行1個短暫的均壓過程:2個塔的進出口閥關閉，均壓閥打開，氣體分別從吸附塔的進出口通過均壓閥均壓到解吸塔，使2個塔的壓力達到平衡，持續時間約2s。均壓可減少反吹氣體對分子篩的沖擊，還可提高空氣回收率。
(3) 解吸。均壓完成后，A塔通過出氣口繼續排氣，將吸附塔壓力迅速降至常壓，從而脫除已吸附的O2、CO2和H2O，實現分子篩的解吸再生。
(4)吹掃。為了使分子篩徹底再生，引出1股產品氮?dú)鈱?duì)A塔進行逆流吹掃。解析和吹掃持續時間共60s。在1個塔在吸附產氮的同時，另1個塔進行再生(即解吸和吹掃)過程，A塔、B塔交替進行吸附、均壓和再生，完成氧氮分離，連續輸出氮?dú)?。變壓吸附制氮工藝流程見如下圖：
1—空氣壓縮機; 2—過濾器; 3—干燥機; 4—過濾器; 5—PSA 吸附塔; 6—過濾器; 7—氮?dú)饩彌_罐
空氣經壓縮機壓縮至1.3MPa并被壓縮機后冷卻器冷卻至約45℃后，進入空氣凈化單元除去壓縮空氣中的塵、水及油霧，然后進入膜分離單元。膜分離單元的核心部件是一組結構類似于管殼式換熱器的膜組件，數萬根細小的中空纖維絲澆鑄成管束而置于承壓管殼內。由于膜的特性，進入膜分離單元的空氣溫度需維持在40~50℃，因此在膜分離單元前設置1臺電加熱器加熱凈化空氣，以維持空氣溫度穩定?？諝膺M(jìn)入分離器后沿纖維的一側軸向流動，CO2、O2和H2O不斷地透過膜壁而在纖維的另一側富集，通過滲透氣出口排出，而氮?dú)鈩t從與氣體入口相對的另一端非滲透氣出口排出。達到純度要求的氮?dú)膺M(jìn)入氮?dú)饩彌_罐，經緩沖罐出口調節閥調節壓力并送往用戶。膜分離制氮工藝流程如下圖：
1—空氣壓縮機; 2—過濾器; 3—干燥機; 4—過濾器; 5—電加熱器;6—膜組件
(a)PSA變壓吸附和膜分離制氮的工藝流程簡單，設備數量少，操作簡單，可隨時停機，并可長時間停機。深冷制氮不僅工藝流程復雜，設備數量多，且需在深冷低溫狀態下運行。在設備投入正常運行之前，有一個預冷啟動過程，啟動時間從膨脹機啟動至氮?dú)饧兌冗_(dá)到要求的時間一般不小于12h。在設備進入大修之前，必須有一段加溫解凍的時間，一般為24h。因此，深冷分離制氮不適宜啟、停頻繁的場合。膜分離制氮與PSA變壓吸附相比，不僅設備結構更簡單，而且無切換閥門，操作維護更為簡便，產氣所需時間也更短。
(b)深冷分離制氮可同時獲得氣氮和液氮，適宜需要液氮的工藝流程。液氮也可貯存于液氮儲槽作為備用，當出現氮?dú)庑枨蠖虝r(shí)驟增或制氮設備小修時，可將貯槽內的液氮汽化后送入氮?dú)夤芫W(wǎng)以滿足工藝裝置對氮?dú)獾倪B續性需求。PSA 變壓吸附和膜分離制氮變壓吸附制氮只能生產氮?dú)?，無備用手段，單套設備難以保證工藝裝置連續長周期運行。
(c)當?shù)獨饧兌润w積分?jǐn)?shù)≤97%時，PSA變壓吸附和膜分離制氮工藝的氮?dú)馓崛÷驶鞠喈?dāng);當?shù)獨饧兌润w積分?jǐn)?shù)＞99%時，采用深冷分離制氮工藝氮提取率最高，PSA變壓吸附次之，膜分離制氮工藝氮提取率急劇降低。同時，制取相同壓力的氮?dú)猓罾浞蛛x制氮空氣壓縮機出口空氣壓力與PSA變壓吸附制氮相當，而膜分離制氮壓力要求空氣壓力較高。3種制氮工藝主要能耗在空氣壓縮機，故當制取氮?dú)饧兌容^高時，膜分離制氮所需空氣壓縮機規模大，功率高，總能耗最高，PSA變壓吸附制氮次之，深冷分離制氮能耗相對較低。
(d) PSA 變壓吸附制氮的氮?dú)夥蛛x吸附 -解吸 -吸附過程存在壓力波動，氮?dú)鈮毫Σ环€(wěn); 而深冷分離和膜分離制氮的氮?dú)夥蛛x過程為連續進行，產品氮?dú)鈮毫^為穩定。因此PSA制氮必需在 PSA 吸附塔氮?dú)獬隹谠黾拥獨饩彌_罐，以緩沖氮?dú)?，調蓄氣體壓力，從而保證氮?dú)猱a(chǎn)品壓力的穩定性。
(e) 深冷分離制氮設備多，流程長，占地大，投資較高。膜分離制氮與PSA變壓吸附制氮相比，所需空氣量大，壓比高，壓縮機規模大，對應的空氣凈化組件(過濾器、干燥機、除油器等) 比PSA變壓吸附大，吸附塔。因此，PSA 變壓吸附制氮投資最低。
