制氮機是以空氣為原料，通過物理的方法制取氮氣的過程。市場上常見的制氮機有三種，分別為：膜分離制氮機、分子篩制氮機、深冷制氮機。由于工業不同，所使用的行業及設備也不同。下面是關于三種設備工藝流程簡介：

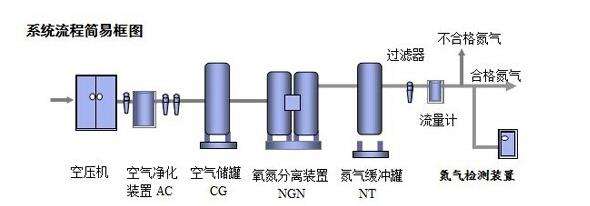

PSA制氮機的工藝流程和設備簡介
空氣經空壓機壓縮后，經過除塵、除油、干燥后，進入空氣儲罐，經過空氣進氣閥、左吸進氣閥進入左吸附塔，塔壓力升高，壓縮空氣中的氧分子被碳分子篩吸附，未吸附的氮氣穿過吸附床，經過左吸出氣閥、氮氣產氣閥進入氮氣儲罐，這個過程稱之為左吸，持續時間為幾十秒。左吸過程結束后，左吸附塔與右吸附塔通過上、下均壓閥連通，使兩塔壓力達到均衡，這個過程稱之為均壓，持續時間為2~3秒。均壓結束后，壓縮空氣經過空氣進氣閥、右吸進氣閥進入右吸附塔，壓縮空氣中的氧分子被碳分子篩吸附，富集的氮氣經過右吸出氣閥、氮氣產氣閥進入氮氣儲罐，這個過程稱之為右吸，持續時間為幾十秒。同時左吸附塔中碳分子篩吸附的氧氣通過左排氣閥降壓釋放回大氣當中，此過程稱之為解吸。反之左塔吸附時右塔同時也在解吸。為使分子篩中降壓釋放出的氧氣完全排放到大氣中，氮氣通過一個常開的反吹閥吹掃正在解吸的吸附塔，把塔內的氧氣吹出吸附塔。這個過程稱之為反吹，它與解吸是同時進行的。右吸結束后，進入均壓過程，再切換到左吸過程，一直循環進行下去。
制氮機的工作流程是由可編程控制器控制三個二位五通先導電磁閥，再由電磁閥分別控制八個氣動管道閥的開、閉來完成的。三個二位五通先導電磁閥分別控制左吸、均壓、右吸狀態。左吸、均壓、右吸的時間流程已經存儲在可編程控制器中，在斷電狀態下，三個二位五通先導電磁閥的先導氣都接通氣動管道閥的關閉口。當流程處于左吸狀態時，控制左吸的電磁閥通電，先導氣接通左吸進氣閥、左吸產氣閥、右排氣閥開啟口，使得這三個閥門打開，完成左吸過程，同時右吸附塔解吸。當流程處于均壓狀態時，控制均壓的電磁閥通電，其它閥關閉；先導氣接通上均壓閥、下均壓閥開啟口，使得這兩個閥門打開，完成均壓過程。當流程處于右吸狀態時，控制右吸的電磁閥通電，先導氣接通右吸進氣閥、右吸產氣閥、左排氣閥開啟口，使得這三個閥門打開，完成右吸過程，同時左吸附塔解吸。每段流程中，除應該打開的閥門外，其它閥門都應處于關閉狀態。
深冷制氮的工藝流程和設備簡介
整個流程由空氣壓縮及凈化、空氣分離、液氮汽化組成。
1、空氣壓縮及凈化
空氣經空氣過濾器清除灰塵和機械雜質后進入空氣壓縮機，壓縮至所需壓力，然后送入空氣冷卻器，降低空氣溫度。再進入空氣干燥凈化器，除去空氣中的水份、二氧化碳、乙炔及其它碳氫化合物。
2、空氣分離
凈化后的空氣進入空分塔中的主換熱器，被返流氣體（產品氮氣、廢氣）冷卻至飽和溫度，送入精餾塔底部，在塔頂部得到氮氣，液空經節流后送入冷凝蒸發器蒸發，同時冷凝由精餾塔送來的部分氮氣，冷凝后的液氮一部分作為精餾塔的回流液，另一部分作為液氮產品出空分塔。由冷凝蒸發器出來的廢氣經主換熱器復熱到約130K進膨脹機膨脹制冷為空分塔提供冷量，膨脹后的氣體一部分作為分子篩的再生和吹冷用，然后經消音器排入大氣。
3、液氮汽化
由空分塔出來的液氮進液氮貯槽貯存，當空分設備檢修時，貯槽內的液氮進入汽化器被加熱后，送入產品氮氣管道。深冷制氮可制取純度≧99.999%的氮氣。
深冷制氮機工藝簡介
深冷制氮不僅可以生產氮氣而且可以生產液氮，滿足需要液氮的工藝要求，并且可在液氮貯槽內貯存，當出現氮氣間斷負荷或空分設備小修時，貯槽內的液氮進入汽化器被加熱后，送入產品氮氣管道滿足工藝裝置對氮氣的需求。深冷制氮的運轉周期（指兩次大加溫之間的間隔期）一般為1年以上，因此，深冷制氮一般不考慮備用。而變壓吸附制氮只能生產氮氣，無備用手段，單套設備不能保證連續長周期運行。

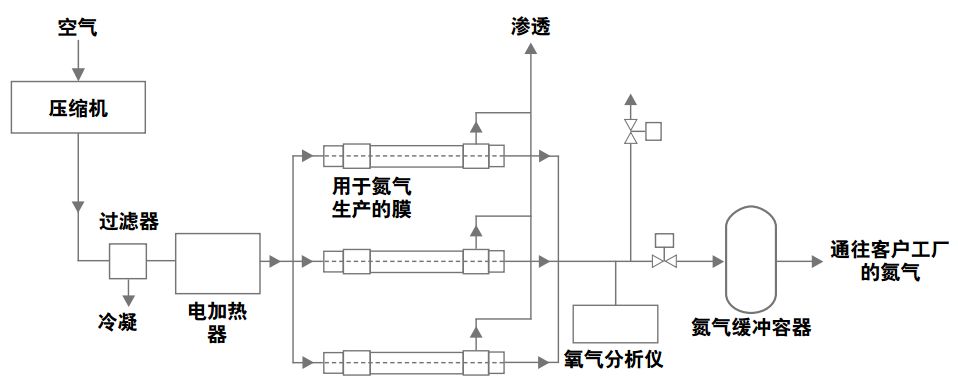

膜空分制氮
以空氣為原料，在一定壓力條件下，利用氧和氮等不同性質的氣體在膜中具有不同的滲透速率來使氧和氮分離。和其它制氮設備相比它具有結構更為簡單、體積更小、無切換閥門、維護量更少、產氣更快(≤3分鐘)、增容方便等優點，它特別適宜于氮氣純度≤98%的中、小型氮氣用戶。而氮氣純度在98%以上時，它與相同規格的PSA制氮機相比價格要高出15%以上。
